ПГБ-100

Блочные газорегуляторные пункты ПГБ-100 применяются на предприятиях газовой промышленности в технологических процессах. Их основными задачами являются:

  • снижение давление газа (на входе);
  • поддержание заданного уровня давления (на выходе);
  • очистка газообразной среды от примесей.

При заказе рекомендуем указывать условное обозначение с учетом требований к оборудованию:

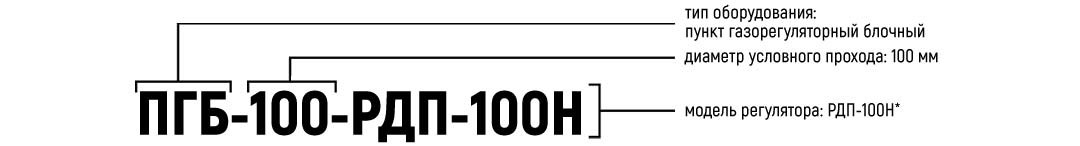

Пример условного обозначения ПГБ-100

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Как в Калининграде купить газорегуляторный пункт в максимальной заводской готовности ПГБ-100?

Приобрести блочно-модульный газорегуляторный пункт ПГБ-100 и уточнить стоимость доставки до любого города Калининградской области можно через запрос, отправленный специалистам Завода ГазСинтез одним из перечисленных способов:

  • позвонив на бесплатную телефонную линию 8-800-555-4784
  • написав на адрес электронной почты
  • кликнув на форму "Запрос на оборудование"



Модификации ПГБ-100

Газорегуляторные блочные пункты ПГБ-100 поставляются на базе регуляторов высокого и низкого давления в зависимости от необходимой производительности на объекте эксплуатации.

Так, Завод ГазСинтез выпускает следующие модификации ПГБ-100:

Условное обозначение Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная способность, м3
ПГБ-100 РДНБК1-100/70 0,05 - 1,2 1 - 60 2050 - 24884
РДНБК1П-100/70 0,05 - 1,2 30 - 600 2050 - 24884
РДП-100Н 0,05 - 1,2 1,5 - 60 3035 - 28555
РДП-100В 0,1 - 1,2 60 - 600 4410 - 28555



Конструктивное исполнение и комплектация ПГБ-100

Блочные газорегуляторные пункты ПГБ-100 представляют собой комплекс технологического оборудования внутри металлического блок-бокса. С внешней стороны блок-бокс утеплен профлистами или сэндвич-панелями, цветовая гамма и толщина которых уточняются на этапе составления технического задания.

ПГБ-100 устанавливается на открытом воздухе, что соответствует 1 категории размещения пункта по указаниям ГОСТа 15150-69.

Для правильной работы оборудования следует обеспечить оптимальные условия эксплуатации. Температура окружающего воздуха должна находиться в пределах от -60°C до +40°C. Объект должен быть расположен в зоне умеренного, холодного или умеренно-холодного климата. Влажность воздуха допускается до 100% при температуре +25°C.

Внутри блок-бокса предусмотрено два помещения, разделенных между собой газонепроницаемой перегородкой.

  • Первое помещение служит технологическим отсеком, вмещая в себя фильтр газа, регулирующую и запорную арматуры, первичные приборы КИПиА.
  • Во втором отсеке - вспомогательном - устанавливается электрическое силовое оборудование, вторичные приборы КИП и автоматики, система обогрева.

Также во внутреннем пространстве газорегуляторного пункта предусмотрено наличие приточно-вытяжной вентиляции, освещения, охранно-пожарной сигнализации и системы автоматического контроля загазованности.

Контрольно-измерительное оборудование осуществляет контроль за процессом работы оборудования. Приборы КИПиА включают в себя:

  • датчики абсолютного или избыточного давления;
  • датчики температуры;
  • датчики перепада давления (устанавливается по заказу);
  • визуальные приборы контроля (манометры, термометры).

Информация по полученным данным может передаваться дистанционно по GSM-каналу (при наличии GSM-модема).

По требованию Заказчика и для гарантии бесперебойной эксплуатации оборудования блочный пункт ПГБ-100 может быть оборудован резервной линией редуцирования, комплектация которой идентична основной линии.

Компоновочная схема ПГБ-100*

Компоновочная схема ПГБ-100

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Функциональная схема ПГБ-100*

Функциональная схема ПГБ-100

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-100*

Габаритные размеры ПГБ-100 по фасаду В-А

1 - Р вх. (Ду 100); 2 - Р вых. (Ду 100); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-100 по фасаду А-В

1 - Р вх. (Ду 100); 2 - Р вых. (Ду 100); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Для расчета стоимости ПГБ-100:

  1. присылайте технические требования на электронную почту zakaz@sargs.ru;
  2. заполняйте онлайн-форму для заказа изделия "Запрос на оборудование".

Для получения консультации нашего специалиста по устройству, конструкции и параметрам изделия, Вы можете:

  1. позвонить сотрудникам Завода ГазСинтез по телефону 8-800-555-4784;
  2. воспользоваться формой "Задать вопрос";
  3. оставить запрос через форму "Обратная связь".
